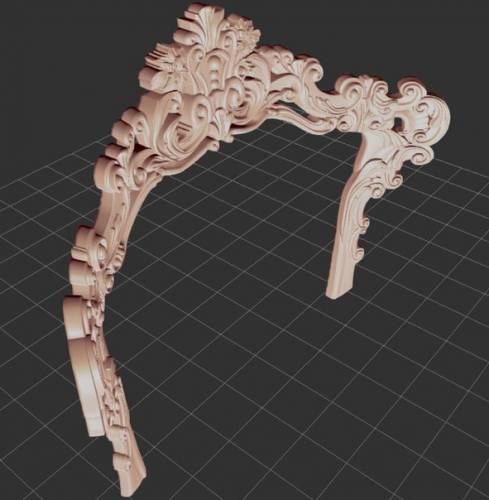

Уважаемые подскажите, никогда так не делал, есть например такая модель
Понимаю обработка с двух сторон, но возникает аопрос как в арткаме сделать что бы обрезка по этой выгнутости с одной стороны до середины, а после переварота остальное и только на перемычка осталась
а после переварота остальное и только на перемычка осталась
Высчитывать калькулятором нужно, зная толщину заготовки высчитать можно, я так ружье резал вторую сторону нужно не дорезать на пару мм.
Да с выщетом проблем нет, это я понимаю, но там дуга, как мне высоту задать по дуге, арткам считает верхнюю точку и от неё отталкиваться по всей модели, а мне нужно что бы до середины дуги по всей длинне
а мне нужно что бы до середины дуги по всей длинне
Потом будешь резать когда, созвонимся, и я все тебе по полкам раскидаю, писать очень много нужно что-бы объяснить что к чему....
Ок
Может видео урок?
Может видео урок?
Можно, но не сейчас, у меня 2 станка работает, ничего не слышно )))
Может видео урок?
На мой взгляд лучше сразу во время чистовой делать обрезку, немного конечно повозится в арткаме, добавить к модели по контуру на нужную высоту и ширину кромку .
Ну принцы я понял нашол видео небольшое https://youtu.be/lFo3eqS6qV4
Ну принцы я понял нашол видео небольшое
Ну да, точно так, только я лично не люблю перепонками пользоваться.....
А чем пользуешься?
А чем пользуешься?
Я писал, не дорезаю, а потом обрезаю по контуру, просто на фанере пробовал пару раз, замучался доставать потом, может и в дереве легче будет перерезать её, но не было случая попробовать....
Я писал, не дорезаю, а потом обрезаю по контуру,
Точно в дырочку! Я тоже также делаю.
Разобрался я с этими полосами. Ни помехи,ни шаг фрезы,ни инопланетяне.а банально неправильно выделена граница рельефа в 2D виде. Отсюда и идут косяки черновой и чистовой УП. Учусь,каждый день открывается что-то новое....
И каким образом граница обработки рельефа влияет на полосы? Границу можно установить где угодно, в зависимости от того, какой участок или часть рельефа Вы хотите обработать, и это никак не влияет на сам рельеф и готовое изделие
Господа, а у меня такой вопрос, может поможете: вот у меня допустим УП на 4000000 строк, мне надо перейти на 2300567 допустим, раньше мач3 туда переходил ну секунд за 10 максимум, теперь же переустановил мач3 и он пересчитывает все строки и для того чтоб перейти на 2300567 строку уходит чуть ли не от 30 минут в лучшем случае...почему так стало, мож чего включилось и отключить надо, я конечно научился с этим бороться обрезая УП в блокноте оставляя шапку до нужной мне строки и добавляя пару строк от себя ну чтоб фреза приехала куда надо сначала, а потом начала работу, но как то не сильно нравиться с этим мериться, когда знаю что раньше было все норм. В чем может быть проблема? Или так в принципе и должно и быть вообще?
Добрый вечер,созрел вопрос.

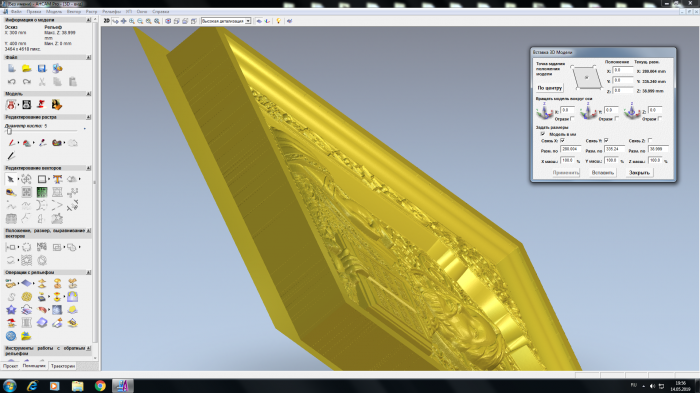

Как бороться с такими полосками?
они при обрезке появляются?
Как бороться с такими полосками?
Если модель рамы сама по себе имеет эти полосы, то только обрезкой по контуру дабы выровнять, Вы попробуйте максимальное разрешение в арткаме выставить и посмотрите будут-ли эти полосы, иногда бывает что маленькое разрешение приводит к искажению торцевых частей модели....
они при обрезке появляются?
Да,фреза повторяет профиль торца на модели. Выводится только руками.
Диксон сказал:Как бороться с такими полосками?
Если модель рамы сама по себе имеет эти полосы, то только обрезкой по контуру дабы выровнять, Вы попробуйте максимальное разрешение в арткаме выставить и посмотрите будут-ли эти полосы, иногда бывает что маленькое разрешение приводит к искажению торцевых частей модели....
Максимальное,на скане видно. С разрешением играл,не помогает.
Значит модель такая, вон выше Игорь сказал, что делать
Обведите прямоугольником и обнулите с наружи
Значит модель такая, вон выше Игорь сказал, что делать
Три модели подряд?Обведите прямоугольником и обнулите с наружи
азрешением играл,не помогает.
Значит сама моделька имеет края такие, к сожалению сглаживание не поможет, Вы ровно не сгладите, где-то можно больше сгладить и будет не ровно, только обрезать по всему контуру со всех сторон, тогда будет все ровно, буквально по 1 мм. срезать....
PS... о, пока писал уже дали правильный ответ
Диксон сказал:азрешением играл,не помогает.
Значит сама моделька имеет края такие, к сожалению сглаживание не поможет, Вы ровно не сгладите, где-то можно больше сгладить и будет не ровно, только обрезать по всему контуру со всех сторон, тогда будет все ровно, буквально по 1 мм. срезать....
PS... о, пока писал уже дали правильный ответ
Может я не так делаю,но обрезка с припуском дает такой-же рельеф.....
Три модели подряд?
Ну скиньте модель сюда, посмотрим , что с ней не так
Может я не так делаю,но обрезка с припуском дает такой-же рельеф.
Скиньте эту раму щас попробую в браше резануть.....
Заодно посмотрю поближе как оно там....
