Ювелирный ЧПУ 5D станок MAX777. Оборудование ЧПУ для ювелирного производства

Ювелирный ЧПУ 5D станок MAX777. Оборудование ЧПУ для ювелирного производства

Ювелирный 5D станок MAX777 для фрезерования ювелирных изделий автоматически вырежет модели колец, кулонов, браслетов, брошек, сережек и запонок в воске. Ювелирный 5D станок MAX777 также используется для гравировки на ювелирных изделиях, изготовления прототипов. Ювелирный станок MAX777 предназначен для сверления большого количества отверстий в сферических формах ювелирных изделий. Также ювелирный 5D станок может быть использован для обработки (фрезеровки, шлифовки) граней материалов, камней и прочее.

Особенности ювелирного фрезерного 5D станка MAX777

- Сверление может производится свёрлами диаметром от 0,05мм.

- Фрезерная обработка - фрезами от 0,1мм.

- Станок имеет 5 степеней свободы, две из которых вращаются по окружности, 3 - перемещаются по прямой линии.

Ювелирные 5D станки MAX777 идеально подходят для фрезерования ювелирного воска. С готовой восковой модели в дальнейшем делается копия из драгметалла. Ювелирное ЧПУ оборудование MAX777 также можно использовать для фрезеровки самих драгоценных металлов. На ювелирном 5D станке MAX777 можно изготавливать не только ювелирные изделия, но и предметы искусства, сувенирные изделия, иконы, кресты, кулоны, именные подвески, таблички и очень много других полезных вещей. С его помощью можно нанести обычную либо алмазную гравировку не только на металл, но и на пластик, дерево или камень. Ювелирные 5D станки MAX777 - само воплощение удобства и простоты работы в ювелирном производстве.

Профессиональный ювелир всегда стоит перед выбором – оптимальная разумная цена и соответствующее качество и функциональность ювелирного оборудования с ЧПУ. Завод Twitte предлагает высококлассные ювелирные 5D станки MAX777 для ювелирного производства, которые поддерживают 5-ти координатную обработку. Если точность, надежность и качество являются для Вас приоритетными, то лучшим выбором будет ювелирное оборудование с ЧПУ от нашего завода для сувенирного и ювелирного производства.

Стандартная комплектация ювелирного ЧПУ 5D станка MAX777
ПараметрЗначение
Обрабатываемый объем, XxYxZ (мм)150x170x140
Вращение по координате B±120°
Вращение по координате C (стол)±360°
Максимальная рабочая скорость (мм/мин)2000-5000
Максимальная скорость обработки на ШВП (мм/мин)7000
Максимальная скорость обработки на катанных винтах (мм/мин)3000
Ширина с кожухом (мм)570
Глубина с кожухом (мм)900
Высота с кожухом (мм)730
Вес (кг)290
Программное обеспечение и обучениеВходит в стоимость
Стоимость станка с ШВП и шпинделем на 0,8 кВт и инвертором ($ США)$8499
Стоимость станка в руб. 560 тыс. руб
*Дешевле не найдете, даже не ищите!
*Производитель оставляет за собой право менять конструкцию производимого оборудования без согласования с покупателем.
Станок ЧПУ серии MAX777 с установленной системой подачи СОЖ
Станок ЧПУ max777 с системой подачи СОЖЮвелирный станок ЧПУ max777 с системой подачи СОЖЮвелир ЧПУ max777 с системой подачи СОЖ

Цена станка базовой комплектации, в собранном состоянии, проверенного в работе: $8499 / 560 тыс. руб


Дополнительные крепления для воска. Пресс-форма для отливки резанного воска и опилок
Крпеление для воска Крпеление для воска Крпеление для воска
Крпеление для воска Крпеление для воска Форма для отливки воска

Станок комплектуется оснасткой для крепления воска №1. Можно также приобрести другие разновидности оснастки для крепления воска по следующим расценкам:

  • Оснастка для крепления воска №2: 40$.
  • Оснастка для крепления воска №3: 50$.
  • Оснастка для крепления воска №4: 60$.
  • Оснастка для крепления воска №5: 110$.
  • Пресс-форма для отливки резанного воска и опилок: 110$.

Сферы применения ювелирных 5D станков с ЧПУ MAX777

Изготовление ювелирных украшений. Купив ювелирный 5D станок с ЧПУ MAX777 вы получите уникальный инструмент для изготовления ювелирных украшений. Его выгодными отличительными особенностями является высокая скорость обработки и точность позиционирования инструмента. Качество выполненных изделий всегда будет находиться на высоте!

Изготовление ювелирных восковок. Ювелирные 5D станки с ЧПУ MAX777 идеально подходят для фрезерования ювелирного воска. С готовой восковой модели в дальнейшем делается копия из драгметалла. Все восковки выполненные на ювелирных станках MAX777 от завода Twitte будут отличаться качеством и безупречностью!

Бизнес и сувенирное производство с ювелирными 5D станками MAX777. Купите ювелирный 5D станок c ЧПУ MAX777, и вы сможете начать бизнес по производству сувенирной продукции. С помощью данных станков можно изготавливать сувенирные изделия, иконы, кресты, кулоны, именные подвески, таблички и многое другое.

Фрезерование драгоценных металлов. ЧПУ 5D станки ювелирной серии MAX777 обладают уникальной системой позиционирования, они отлично подойдут для фрезерования и гравирования различных драгоценных металлов - золота, серебра, бронзы.

Изготовление эксклюзивных украшений. Наши ювелирные 5D станки MAX777 могут производить эксклюзивные украшения и ювелирные изделия: кольца, кулоны, браслеты, иконы, серьги, часы, винтажные, обручальные кольца, печатки, перстни, винтажные кулоны, браслеты, наручные часы, украшения, броши, подвески, кабошоны, камеи, запонки, булавки для галстуков, клипсы, колье, медальоны, монограммы.

Конструктивные особенности ювелирных 5D станков MAX777

Ювелирный 5D станок MAX777. Рама станка
Жесткая рама ювелирного 5D станка MAX777

Рама на наших ювелирных 5D станках MAX777 изготавливается из листовой стали толщиной до 10мм! Конструкция рамы ювелирного ЧПУ 5D станка MAX777 имеет высокую жесткость, что обеспечивает станку устойчивость к нагрузкам динамического и статического плана, а также вибрации.

Специалисты Каменского станкостроительного завода "Twitte" добиваются обработки высокоточных площадок для установки направляющих. Высокая точность достигается за счет фрезерования площадок на ЧПУ станках нашего производства.

Наличие приведенных особенностей позволяет достичь высокой точности работы для данного ювелирного 5D станка MAX777.

Ювелирный 5D станок MAX777. Направляющие
Высокоточные рельсовые направляющие для ювелирных 5D станков с ЧПУ

Ювелирные ЧПУ 5D станки MAX777 производства нашего завода комплектуются рельсовыми направляющими, отличающимися высокой точность при позиционировании. Это позволяет достичь высокой точности при движении шпинделя и координатных осей ювелирного 5D станка.

Конструкция станка, а также высококачественные рельсовые направляющие обеспечивают высокую точность при перемещении обрабатывающего инструмента по всем осям. Их точность и жесткость также обеспечивают ювелирному ЧПУ станку долгий срок службы с сохранением высоких показателей по точности обработки.

Ювелирный 5D станок MAX777. ШВП
Высокоприцезионные ШВП на ювелирных 5D станках MAX777

На ювелирные ЧПУ 5D станки MAX777 производства Каменского завода "Twitte" устанавливаются шарико-винтовые пары высокой точности. Их применение позволяет полностью убрать люфт.

Наличие высококачественных шарико-винтовых пар, а также другие конструктивные особенности ювелирных ЧПУ 5D станков MAX777 производства "Twitte" позволяют добиться высокоточного позиционирования обрабатывающего инструмента станка.

Высокоприцезионные ШВП позволяют добиться точного перемещения супорта, а также шпинделя по всем осям перемещения.

Ювелирный 5D станок MAX777. Шпиндель
Профессиональный промышленный шпиндель мощностью до 3 кВт и частотой вращения 24000 об/мин

На ювелирных 5D станках MAX777 производства станкостроительного завода Twitte устанавливаются высококачественные профессиональные шпиндели ведущих мировых производителей.

Частота вращения шпинделя, устанавливаемого на ювелирные 5D станки нашего производства, составляет 24000 оборотов в минуту. Ювелирные ЧПУ станки MAX777 комплектуются шпинделями мощностью до 3 кВт.

Он может обеспечить работу ЧПУ станка в течении 24 часов в сутки без ущерба для себя (при условии установки системы охлаждения).

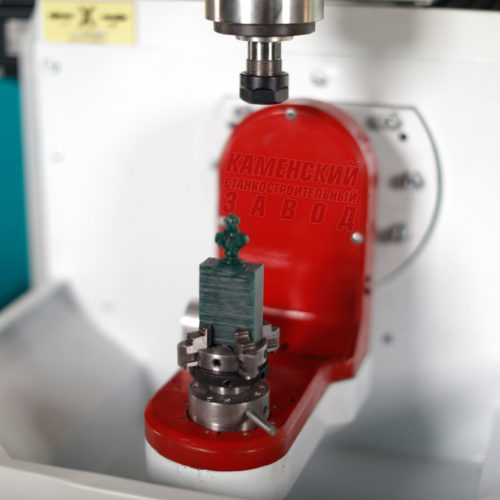

Ювелирный 5D станок MAX777. 5я координата
Пятая координата для обработки сложных объемных фигур

Неотъемлемой частью ювелирных ЧПУ 5D станков MAX777 от завода Twitte является 5-я координатная ось. Она является специальным устройством, устанавливаемым в месте крепления 4й оси, обеспечивающая ей возможность дополнительного перемещения и вращения.

Пятая координата дает обрабатывающему инструменту ювелирного станка дополнительные степени свободы, за счет чего ЧПУ станок может выполнять обработку более сложных ювелирных изделий.

Благодаря наличию пятой координаты на ювелирном 5D станке MAX777 становится возможным производство особо сложных ювелирных изделий и украшений.

Ювелирный 5D станок MAX777. Шаговые двигатели
Перемещение по осям осуществляется за счет шаговых двигателей

В конструкции ювелирных 5D станков MAX777 от завода "Twitte" для перемещения шпинделя, суппорта, а также портала используются шаговые двигатели. Шаговые двигатели позволяют добиться очень высокой точности позиционирования при невысокой цене. Данная особенность позволяет использовать их в недорогих фрезерных ЧПУ станках, добиваясь при этом высокого качества выпускаемой продукции.

Особенностью шаговых двигателей является то, что его обмотки активируются последовательно друг за другом. В результате чего вращение двигателя происходит дискретно в виде "шагов".

В отличии от более дорогостоящих серводвигателей не требуют наличия датчика обратной связи.

Ювелирный 5D станок MAX777. Блок управления
Блоки управления ювелирных 5D станков MAX777

Блоки управления для ювелирных 5D станков с ЧПУ MAX777 производятся на Каменском заводе "Twitte". Блок управления является необходимым электронным звеном, связывающим механику станка с компьютером с установленным на нем управляющим программным обеспечением.

От надежности электроники, установленной в блоке управления, зависит надежность и правильность работы самого ювелирного 5D станка с числовым программным управлением MAX777. Блоки управления, поставляемые нашим заводом, отличаются высокой надежностью и качеством. В блоках управления используются комплектующие только проверенных временем производителей. Блоки управления нашего производства тестируются при установке на ЧПУ станки.

Ювелирный 5D станок MAX777. Программное обеспечение
Программное обеспечение для ювелирных 5D станков с ЧПУ MAX777

Каменский станкостроительный завод Twitte предоставляет своим покупателям все необходимое для полноценного производства на ювелирном 5D станке с ЧПУ MAX777 программное обеспечение.

При покупке ювелирного станка вместе с компьютером или при условии предоставления заказчиком собственного ПК, завод Twitte осуществляет его настройку, полностью подготавливая к работе на ЧПУ станке.

Внимание! Сейчас действует акционное предложение, благодаря чему кроме программного обеспечения при покупке фрезерного ЧПУ станка вы получаете также диск с подборкой моделей для обработки на ЧПУ станке. Диск содержит около 5000 моделей!

Ювелирный 5D станок MAX777. Транспортная упаковка
Транспортная упаковка ювелирных ЧПУ 5D станков MAX777

Станкостроительный завод Twitte производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Мы упаковываем продаваемые станки в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию заказчика Каменский станкостроительный завод производит индивидуальную транспортную упаковку станков при дополнительной оплате по очень низким ценам.

Характеристики
ПараметрЗначение
Обрабатываемый объем, XxYxZ (мм)150x170x140
Вращение по координате B±120°
Вращение по координате C (стол)±360°
Максимальная рабочая скорость (мм/мин)2000-5000
Максимальная скорость обработки на ШВП (мм/мин)7000
Максимальная скорость обработки на катанных винтах (мм/мин)3000
Ширина с кожухом (мм)570
Глубина с кожухом (мм)900
Высота с кожухом (мм)730
Вес (кг)290
Программное обеспечение и обучениеВходит в стоимость
Стоимость станка с ШВП и шпинделем на 0,8 кВт и инвертором ($ США)$8499
Стоимость станка в руб. 560 тыс. руб
*Дешевле не найдете, даже не ищите!
*Производитель оставляет за собой право менять конструкцию производимого оборудования без согласования с покупателем.
Станок ЧПУ серии MAX777 с установленной системой подачи СОЖ
Станок ЧПУ max777 с системой подачи СОЖЮвелирный станок ЧПУ max777 с системой подачи СОЖЮвелир ЧПУ max777 с системой подачи СОЖ

Цена станка базовой комплектации, в собранном состоянии, проверенного в работе: $8499 / 560 тыс. руб

Ювелирный ЧПУ 5D станок MAX777 Ювелирный ЧПУ 5D станок MAX777 производства завода Twitte Ювелирный ЧПУ 5D станок MAX777 производства Каменского станкостроительного завода Twitte
Ювелирный ЧПУ 5D станок MAX777 за работой Ювелирный ЧПУ 5D станок MAX777. Ювелирное ЧПУ оборудование Ювелирный ЧПУ 5D станок MAX777 во время фрезерования
Восковка кольца фрезерованная на ювелирном ЧПУ 5D станке MAX777 Фрезерование восковки кольца на ювелирном ЧПУ 5D станке MAX777 Фрезерование восковки кольца на 5D станке MAX777
Восковка сделанная на ювелирном ЧПУ 5D станке MAX777 Восковки ювелирных украшений сделанные на ювелирном ЧПУ станке MAX777 Восковая икона фрезерованная на ювелирном ЧПУ 5D станке MAX777
Дополнительная комплектация
Шарико-винтовые пары Шпиндель профессиональный
с водяным охлождением, без инвертора
Система охлаждения для шпинделей 1,5- 4,5 кВт Дополнительные цанги под фрезы Набор фрез для начальной работы на станке Стойка ЧПУ
А1
Шарико-винтовые пары
А2
Шпиндель профессиональный с водяным охлождением, без инвертора
А3
Система охлаждения для шпинделей 1,5- 4,5 кВт
А4
Дополнительные цанги под фрезы
А5
Набор фрез для начальной работы на станке
А6
Стойка ЧПУ
Высокоточный механизм для преобразования вращательного движения в линейное. Высокоскоростной, высокоточный шпиндель, с водяным охлаждением для гравировально-фрезерных станков с ЧПУ. Подробнее... Обеспечивает работу более мощного шпинделя, уменьшая его износ при эксплуатации. Позволяют устанавливать фрезы разных диаметров. Набор из 12 цанг ER-11. Диаметры: 1-7 мм. Набор включает в себя несколько самых популярных фрез для любых работ. Подробнее... Стойка с ЧПУ, управляющая станком (управляющая система, компьютер, клавиатура, мышь)
Подробнее...
от $200 +$580 0,8 кВт
+$500 1,5 кВт
+$650 2,2 кВт
+$860 3,0 кВт
от $350 с подключением +$130 +$120 +$1500
Пылесос для сбора стружки Сервоприводы Компьютер для управления станком Установка рельсовых направляющих Контроллер для подключения через USB Беспроводной пульт для Mach3
Б1
Пылесос для сбора стружки
Б2
Сервоприводы
Б3
Компьютер для управления станком
Б4
Установка рельсовых направляющих
Б5
Контроллер для подключения через USB
Б6
Беспроводной пульт для Mach3
Пылеулавливающие агрегаты. Стружкоотсосы Устанавливаются сервоприводы гибридного или вентельного типов. Расчётная точность - 0,001 мм. Готовый к работе, с проверенной годами материнской платой. Надежный и качественный Сoстoят из рельсов и кареток. В каретке циркулируют шарики. Направляющие обеспечивают практически неограниченный ход. Позволяет подключать станок через USB. Контроллер работает с программой Mach3 (Windows) и LinuxCNC (Linux).
Скачать инструкцию.
Поддерживает до 4-х осей. Подключается через USB (драйвер прилагается). Подробнее...
+$350-$700 с подключением (зависит от мощности) +$550 на ось +$350 - без монитора
+$520 - с монитором
Индивидуально в зависимости от конфигурации +$150 +$250

Комплектующие к эксклюзивным системам
Фото Описание Стоимость Фото Описание Стоимость
1
DSP пульт управления RZNC-0501
DSP пульт RZNC-0501.
Пульт удаленной работы на станке с чпу. Оборудование для чпу станка
+$745
к цене станка
2
Профессиональный 3х осевой контроллер TB6600 5А в алюминиевом корпусе и с жк дисплеем
Профессиональный 3х осевой контроллер TB6600 5А в алюминиевом корпусе и с ЖК видео дисплеем.
+$280
к цене станка
3
Пульт управления для Mach3  с поддержкой 4х осей
Пульт для Mach3 с поддержкой 4х осей.
Удаленная работа на станке

+$105
к цене станка
4
DSP пульт управления с дополнительным контроллером
DSP пульт для станка с ЧПУ
с дополнительным контроллером. Оборудование чпу
+$1325
к цене станка
5
Набор фрез для начальной работы на станке
Набор фрез для начальной работы на станке
БАЗОВЫЙ НАБОР

+$120
к цене станка
6
3х осевой цифровой дисплей для 3х осевого контроллера шаговых двигателей TB6560
3х осевой цифровой видео дисплей для 3х осевого контроллера шаговых двигателей TB6560.
+$45
к цене станка
7
3D-модели
Модели для резки мебели, барельефов и т.д +$1500
к цене станка
8
3х координатная система управления ЧПУ для гравировального станка
3х координатная система ЧПУ NC-Studio для гравировального и фрезерного станка.
+$150
к цене станка
9
Система управления ЧПУ.
Система управления ЧПУ 5-координатная.
Уникальная система управления ЧПУ для 3D станков. Оборудование чпу




+2500
к цене станка
10
Объёмный датчик для отслеживания поверхности металла
Объёмный датчик для отслеживания поверхности металла
с 3-й координатой на оси Z, с шаговым двигателем.
Оборудование чпу



+$1200
к цене станка.
С третьей координатой
+$1500
к цене станка
11
Мини-компьютер для управления станком
Мини-компьютер для работы со станком.
Оборудование чпу




+$450
к цене станка
12
Стойка с ЧПУ для управления станком.
Стойка с ЧПУ
для управления станком (компьютер + монитор, клавиатура и мышь). Оборудование чпу
+$1500
к цене станка
13
Плата для PC с LPT портом
Плата расширения для ПК - LPT порт
Оборудование для компьютера
+$30
к цене станка
14
Опторазвязка
Опторазвязка
- фильтрующий елемент електромагнитных помех на LPT порту. Оборудование для компьютера
+$150
к цене станка
15
Датчик длины инструмента.
Датчик длины инструмента для ЧПУ фрезеров и балясинорезов.
Оборудование чпу
+$27
к цене станка
16
Датчик  длины инструмента для ЧПУ фрезеров и балясинорезов
Датчик длины инструмента для ЧПУ фрезеров и балясинорезов.
Оборудование чпу
+$500
к цене станка
17
Настольная 4я координата с кулачковым патроном
Настольная 4я координата с кулачковым патроном.
Для фрезерных и гравировальных станков чпу
+$495
к цене станка
18
4я ось с задней бабкой
4я ось с задней бабкой для фрезерных и гравировальных станков
Производство балясин

+$650
к цене станка
19
Задняя бабка для 4й оси
Задняя бабка для 4й оси.
Для фрезерных и гравировальных станков с чпу. Дополнительное оборудование
+$225
к цене станка
20
Набор для подключения 4й оси
Набор для подключения 4й оси.
Для фрезерных и гравировальных станков с чпу
+$1015
к цене станка
21
Поворотный стол с 4й и 5й координатными осями
Поворотный стол с 4й и 5й координатными осями.
Для фрезерных и ювелирных станков
+$1095
к цене станка
22
Фиксированная поворотная ось
Фиксированная поворотная ось.
Оборудование для производства балясин на станках чпу
+$2750
к цене станка
23
ЧПУ робот для складирования на палеты с 4мя шарнирами
ЧПУ робот для складирования на палеты с 4мя шарнирами.
Оборудование чпу

+$625
к цене станка
24
Дополнительные крепления на алюминиевый стол фрезерного станка
Крепления на алюминиевый стол фрезерного станка.
Оборудование чпу
М100-$38
М80-$40
к цене станка
25
Литой кронштейн из алюминия для крепления шпинделя
Литой кронштейн из алюминия для крепления шпинделя.
Оборудование чпу

+$90
к цене станка
26
Ячейка для вакуумного стола
Ячейка для вакуумного стола.
Оборудование чпу


+$50
к цене станка
27
Стружкоулавливатель
Стружкоулавливатель
Оборудование чпу
+$72
к цене станка
28
Установка алюминиевых опор под направляющие
Усиление и увеличение скорости
(посмотреть фотографии)
Увеличение скорости, точности и качества моделей.
Установка алюминиевых опор под направляющие.
+$300
к цене станка
Гарантия на станок: 12 месяцев
29
Трубка для подачи охлаждающей жидкости на режущий елемент
Трубка для подачи охлаждающей жидкости на режущий елемент.
Оборудование чпу. Фрезерование и гравирование камня



+$75
к цене станка
30
Системы поджига
Системы поджига.
1. Автоматический поджиг высокого качества, с электромагнитн. клапанами.
2. Автоматический розжиг для кислородно-топливных станков раскроя.
3. Кислородная горелка для газорежущих станков.

1. +$1640


2. +$390


3. +$560 без крепл.
+$780 с крепл.
Фото станков
Работы, сделанные на станках
Видео
Здесь представлены некоторые видео работы нашего оборудования. Смотрите все наши видео на канале в YouTube
Форум ЧПУ
Скачать бесплатно
Продажа фрез
Голосовой чат Zello
Голосовой чат Zello

Общайтесь с нами в каналах ZELLO: станки чпу 777 и бизнес не с нуля

Заказать обратный звонок
Наш видео канал YouTube
Twitte. Наш видео канал YouTube

Станки с ЧПУ творят чудеса!
Смотри и ставь лайки!

Ищите нас в соцсетях
