Настольные чугунные фрезерные станки с ЧПУ серии 707

Технические характеристики модели станка

Станок выполнен из цельнолитого чугуна С21 (рама станка 15мм чугун, боковые части стоек 15мм чугун, портал станка ЧПУ 15мм чугун, ось Z 15мм чугун, крепление шпинделя 15мм чугун), по желанию алюминиевый стол можно заменить на чугунный пазовый стол

Настольные фрезерные станки ЧПУ по дереву серии 707 производства нашего завода изготовляются из 15-миллиметрового литого чугуна С21. Стол фрезерных станков с ЧПУ – пазовый алюминиевый стол. При желании заказчика может быть установлен чугунный пазовый стол. На настольных фрезерных станках по дереву и камню используются 15-миллиметровые направляющие фирмы HIWIN, винты ШВП 16 – 20 мм. Фрезерные станки с ЧПУ по дереву обладают высокими характеристиками точности обработки, выполняют обработку материала со скоростью от 3000 до 10000 мм/мин.

Фрезерный станок с ЧПУ выполняют обработку дерева, пластика, алюминия, латуни, титана, а также металлических изделий, двухслойного пластика, оргстекла, искусственного камня. Станки могут использоваться для производства клише для тиснения, табличек, малых литьевых форм, ювелирных изделий. Станки оснащены шпинделем мощностью 1,5 кВт с частотой вращения до 24 000 оборотов в минуту. В стандартную комплектацию настольных фрезерных станков с ЧПУ входит профессиональное ПО. При желании заказчика на станки  устанавливается четвертая ось для 3, 5D обработки, объемный сканер. Настольные фрезерные станки с ЧПУ  обладают выгодным соотношением цены и качества, чугунного станка, мощной чугунной станины и бюджетной цены на этот класс станков.

Настольные фрезерные станки с ЧПУ могут использоваться для изготовления резных дверей, кухонь, деревянных лестниц, балясин, настольных игр (шахматы, нарды), сувениров, украшений, матриц, различных прокладок для автомобильной промышленности, икон, крестов и многой другой продукции!

В комплектацию поставки настольных фрезерных станков входит:



Настольные станки с ЧПУ могут использоваться не только как фрезерные, но и как гравировальные. В этом случае они будут выполнять 2D обработку. Настольный фрезерный станок 707-3 может работать как гравировальный станок не только по дереву, но и по алюминию.

Наши станки – это чпу технологии, которые помогут Вам не просто открыть собственное производство, но и еще при этом хорошо зарабатывать.

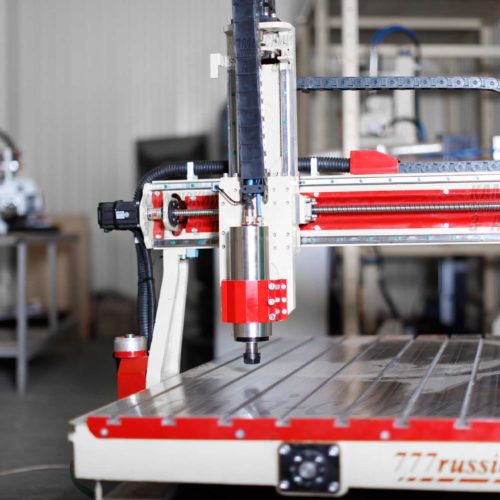

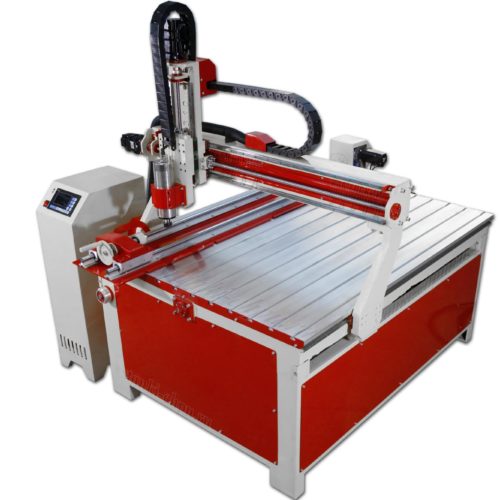

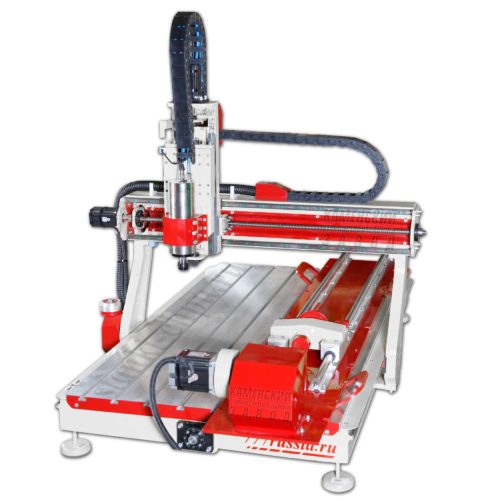

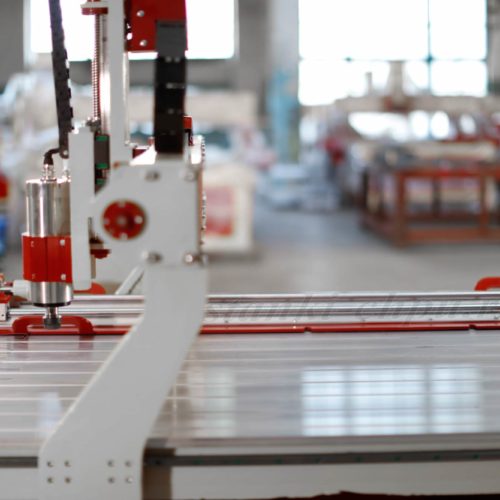

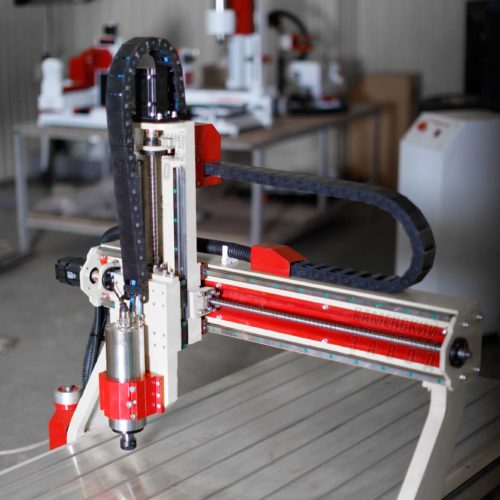

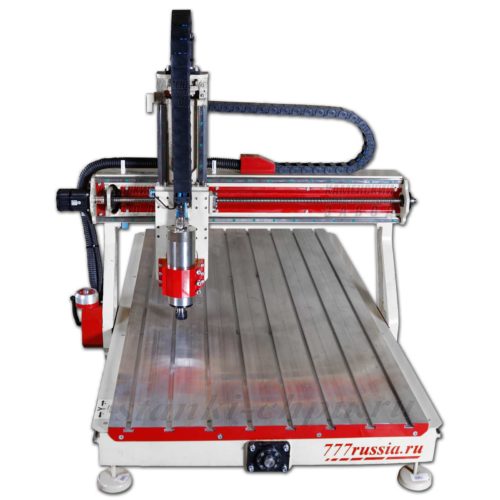

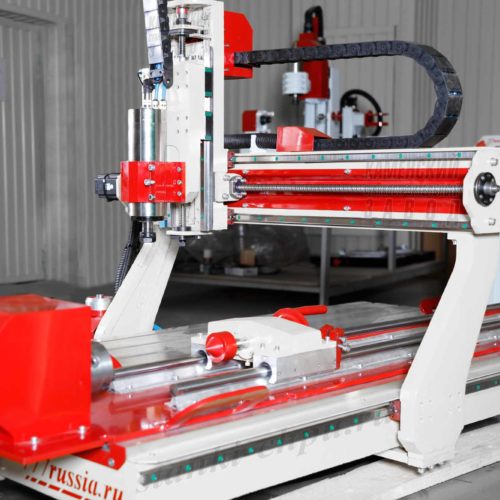

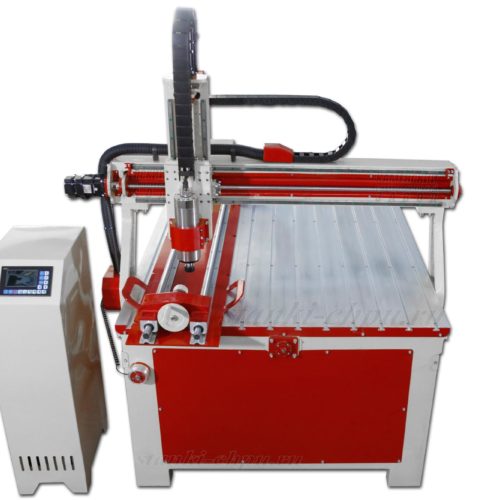

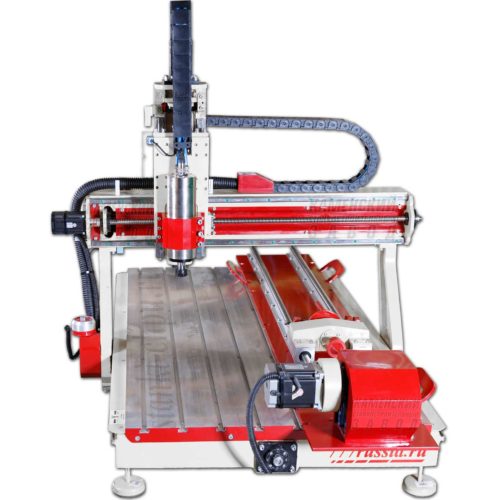

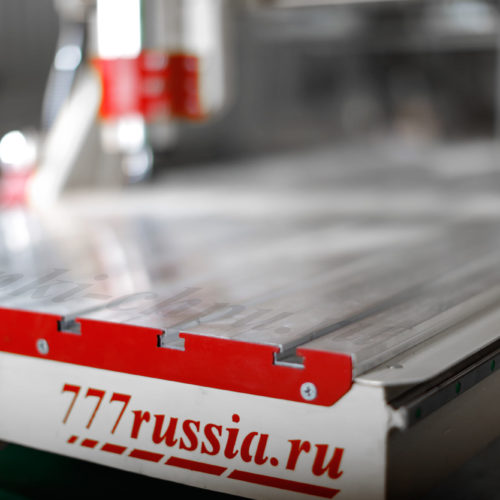

Смотрите в разделе “Фото и видео” фотографии настольных станков серии 707, а также различных изделий, которые можно изготовлять с их помощью. Также там вы найдете много интересных видео работ настольных станков. Смотрите на нашем канале в Youtube видео работы настольных фрезерных станков с ЧПУ серии 707 и много других интересных видео.

Стандартная комплектация модельного ряда станков серии ЧПУ 707

Стоимость станка
в базовой комплектации ($ США)
$2900
Стоимость станка
в базовой комплектации в тыс. руб.
188 тыс.руб
Количество на складе 1 штук

Параметры

Рабочее поле, XxYxZ (мм)400x600x200
Размер стола, XxY (мм)450x870
Габаритные размеры
станка, XxYxZ (мм)
800x900x700
РамаЧугунная литая С-21
Шарико-винтовые пары19 - 20 мм. Подробнее..
Гофрозащитанет
Тип направляющихрельсовые HIWIN 15 мм
Тип столаалюминиевый пазовый стол
Размер зажимных болтовM10
Расстояние от края шпинделя до поверхности стола (мм)170
Система управленияMach3
Подача резания (мм/мин)2500 - 8000
Свободное перемещение (мм/мин)5000 - 15000
Перемещения по оси X (мм)400
Перемещения по оси Y (мм)600
Перемещения по оси Z (мм)200
Направляющие по оси Xрельсовые HIWIN 15 мм
Направляющие по оси Yрельсовые HIWIN 15 мм
Направляющие по оси Zрельсовые HIWIN 15 мм
Мощность шпинделя1,5 кВт (2,2 кВт по желанию)
Мощность удержания ШД оси Х (Н∙м)1,8
Мощность удержания ШД оси Z (Н∙м)1,8
Мощность удержания ШД оси Y (Н∙м)1,8
Источник питания220В ~50 Гц
Интерфейс подключенияпараллельный LPT-порт
Тип кодаG - коды
Операционная системаWindows XP/7 (32)
Программное обеспечениеMach, ArtCAM
Тип приводашаговые двигатели
Цанговый зажимER-11 - ER-20
Число оборотов шпинделя (об/мин)24 000
Охлаждение шпинделяводяное
Рабочая температура (°C)+10...+45
Вес, НЕТТО (кг)262
Вес, БРУТТО (кг)297
Гарантия12 месяцев
Размер станка в сборе (мм)800x900x700
Размер упаковки (мм)1100х1200х1000
Стоимость станка
в базовой комплектации ($ США)
$3700
Стоимость станка
в базовой комплектации в тыс. руб.
240 тыс.руб
Количество на складе 1 штук

Параметры

Рабочее поле, XxYxZ (мм)600x1200x200
Размер стола, XxY (мм)650x1470
Габаритные размеры
станка, XxYxZ (мм)я
1000x1550x850
РамаЧугунная литая С-21
Шарико-винтовые пары19 - 20 мм
Гофрозащитанет
Тип направляющихрельсовые HIWIN 15 мм
Тип столаалюминиевый пазовый стол
Размер зажимных болтовM10
Расстояние от края шпинделя до поверхности стола (мм)170
Система управленияMach3
Подача резания (мм/мин)5000 - 15000
Свободное перемещение (мм/мин)2500
Перемещения по оси X (мм)600
Перемещения по оси Y (мм)1200
Перемещения по оси Z (мм)200
Направляющие по оси Xрельсовые HIWIN 15 мм
Направляющие по оси Yрельсовые HIWIN 15 мм
Направляющие по оси Zрельсовые HIWIN 15 мм
Мощность шпинделя1,5 кВт (2,2 кВт по желанию)
Мощность удержания ШД оси Х (Н∙м)1,8
Мощность удержания ШД оси Z (Н∙м)1,8
Мощность удержания ШД оси Y (Н∙м)1,8
Источник питания220В ~50 Гц
Интерфейс подключенияпараллельный LPT-порт
Тип кодаG - коды
Операционная системаWindows XP/7 (32)
Программное обеспечениеMach, ArtCAM
Тип приводашаговые двигатели
Цанговый зажимER-11 - ER-20
Число оборотов шпинделя (об/мин)24 000
Охлаждение шпинделяводяное
Рабочая температура (°C)+10...+45
Вес, НЕТТО (кг)304
Вес, БРУТТО (кг)344
Гарантия12 месяцев
Размер станка в сборе (мм)1000x1550x850
Размер упаковки (мм)1300х1850х1150
Стоимость станка
в базовой комплектации ($ США)
$1700
Стоимость станка
в базовой комплектации в тыс. руб.
110 тыс.руб
Количество на складе  штук

Параметры

Рабочее поле, XxYxZ (мм)200x200x60
Размер стола, XxY (мм)300x320
Габаритные размеры
станка, XxYxZ (мм)
350x350x370
РамаЧугунная литая С-21
Шарико-винтовые пары16 мм
Гофрозащитанет
Тип направляющихрельсовые HIWIN 15 мм
Тип столастальной стол
Размер зажимных болтовM10
Расстояние от края шпинделя до поверхности стола (мм)80
Система управленияMach3
Подача резания (мм/мин)2500
Свободное перемещение (мм/мин)5000 - 15000
Перемещения по оси X (мм)200
Перемещения по оси Y (мм)200
Перемещения по оси Z (мм)60
Направляющие по оси Xрельсовые HIWIN 15 мм
Направляющие по оси Yрельсовые HIWIN 15 мм
Направляющие по оси Zрельсовые HIWIN 15 мм
Мощность шпинделя1,5 кВт (2,2 кВт по желанию)
Мощность удержания ШД оси Х (Н∙м)1,8
Мощность удержания ШД оси Z (Н∙м)1,8
Мощность удержания ШД оси Y (Н∙м)1,8
Источник питания220В ~50 Гц
Интерфейс подключенияпараллельный LPT-порт
Тип кодаG - коды
Операционная системаWindows XP/7 (32)
Программное обеспечениеMach, ArtCAM
Тип приводашаговые двигатели
Цанговый зажимER-11(ER-20)
Число оборотов шпинделя (об/мин)24 000
Охлаждение шпинделяводяное
Рабочая температура (°C)+10...+45
Вес, НЕТТО (кг)60
Вес, БРУТТО (кг)75
Гарантия12 месяцев
Размер станка в сборе (мм)350x350x370
Размер упаковки (мм)650х650х670
Стоимость станка
в базовой комплектации ($ США)
$4500
Стоимость станка
в базовой комплектации в тыс. руб.
292 тыс.руб
Количество на складе  штук

Параметры

Рабочее поле, XxYxZ (мм)900x1200x200
Размер стола, XxY (мм)1100x1400
Габаритные размеры
станка, XxYxZ (мм)
140x1600x850
РамаЧугунная литая С-21
Шарико-винтовые парырельсовые HIWIN 15 мм
Гофрозащитанет
Тип направляющихрельсовые HIWIN 15 мм
Тип столаалюминиевый пазовый стол
Размер зажимных болтовM10
Расстояние от края шпинделя до поверхности стола (мм)170
Система управленияMach3
Подача резания (мм/мин)2500
Свободное перемещение (мм/мин)5000 - 15000
Перемещения по оси X (мм)900
Перемещения по оси Y (мм)1200
Перемещения по оси Z (мм)200
Направляющие по оси Xрельсовые HIWIN 15 мм
Направляющие по оси Yрельсовые HIWIN 15 мм
Направляющие по оси Zрельсовые HIWIN 15 мм
Мощность шпинделя1,5 кВт (2,2 кВт по желанию)
Мощность удержания ШД оси Х (Н∙м)1,8
Мощность удержания ШД оси Z (Н∙м)1,8
Мощность удержания ШД оси Y (Н∙м)1,8
Источник питания220В ~50 Гц
Интерфейс подключенияпараллельный LPT-порт
Тип кодаG - коды
Операционная системаWindows XP/7 (32)
Программное обеспечениеMach, ArtCAM
Тип приводашаговые двигатели
Цанговый зажимER-11 - ER-20
Число оборотов шпинделя (об/мин)24 000
Охлаждение шпинделявоздушное
Рабочая температура (°C)+10...+45
Вес, НЕТТО (кг)387
Вес, БРУТТО (кг)432
Гарантия12 месяцев
Размер станка в сборе (мм)1400x1600x850
Размер упаковки (мм)1700х1900х1150

*Производитель оставляет за собой право менять конструкцию производимого оборудования без согласования с покупателем.

*Дополнительная комплектация обсуждается ИНДИВИДУАЛЬНО по каждому заказу!


  • 1    Станок.
  • 2    Блок управления.
  • 3    Набор фрез.
  • 4    Цифровой носитель с инструкциями.
  • 5    Соединительный кабель для блока управления.
  • 6    Датчик измерения длинны инструмента.
  • 7    Концевые индуктивные датчики на все оси.
  • 8    Прижимы заготовки – 4 шт.
  • 9    Система охлаждения для шпинделя (помпа).
  • 10  Щетка для удаления стружки на шпиндель.
  • 11  Ключи для шпинделя.
  • 12  Набор шестигранных ключей.
  • 13  Ящик для инструмента.
  • 14  Технический паспорт в электронном виде.
  • 15  Программное обеспечение.
  • 16  Постпроцессор.
  • 17  Виброопоры – 6 шт
  • 18  Обучение работе на станке – 2-3 часа.
  • 19  Техподдержка – удаленная.
  • 20  Бесплатные 3D модели – 5000 шт.
  • 21  Личная страница и ветка на нашем форуме.
  • 22  Бесплатный домен и хостинг для Вашего сайта.
  • 23  Реклама Вашей продукции по нашим соцсетям более 50 групп.
  • 24  Наше радушие – безграничное 🙂 🙂

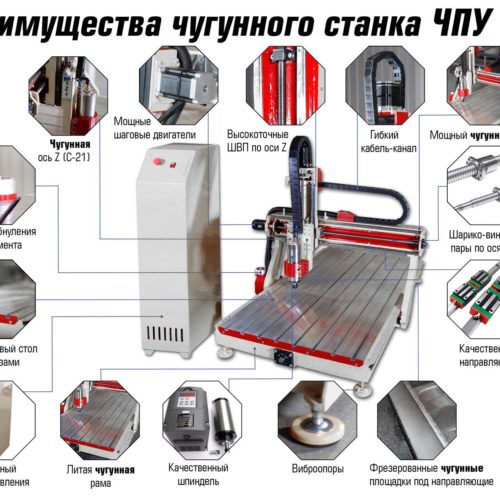

Конструктивные особенности

Рама, портал и суппорт

Рама, портал и суппорт фрезерных станков серии 707 изготовлены из литого чугуна. Благодаря этому станки имеют очень хорошую жесткость, позволяющие обрабатывать материалы любой жесткости, вплоть до металлов.

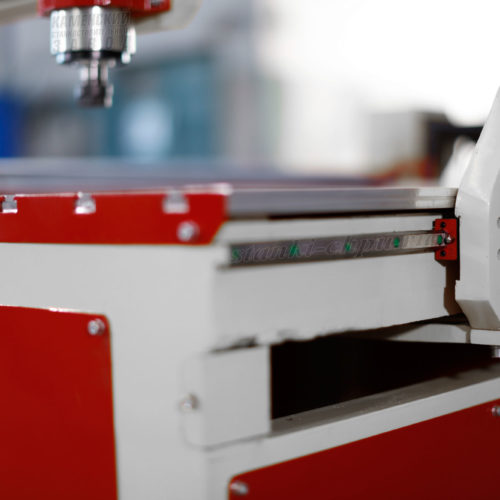

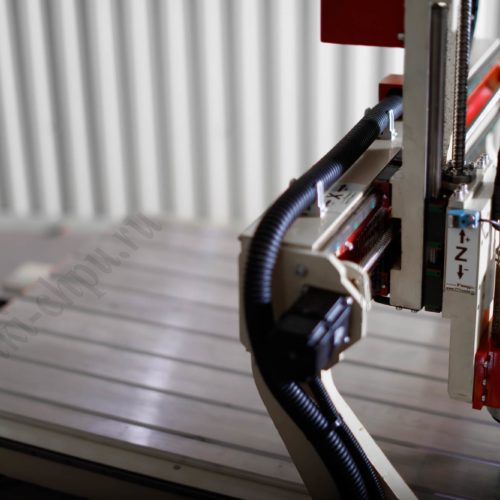

Линейные направляющие

На фрезерных станках с ЧПУ серии 707 в базовой комплектации устанавливаются рельсовые направляющие фирмы HiWin. Данный производитель направляющих считается лучшим на рынке.

Наличие рельсовых направляющих обеспечивает данному станку высокую жесткость и позволяют выполнять обработку таких твердых материалов, как сталь.

Высокоприцезионные ШВП

На станках ЧПУ серии 707 установлены высокоприцезионные шарико-винтовые пары высокой точности. Благодаря этому на станках практически полностью отсутствует люфт.

Наличие ШВП в совокупности с другими техническими особенностями данной серии станков производства завода “Twitte” обеспечивает высокоточное перемещение обрабатывающего инструмента на станке.

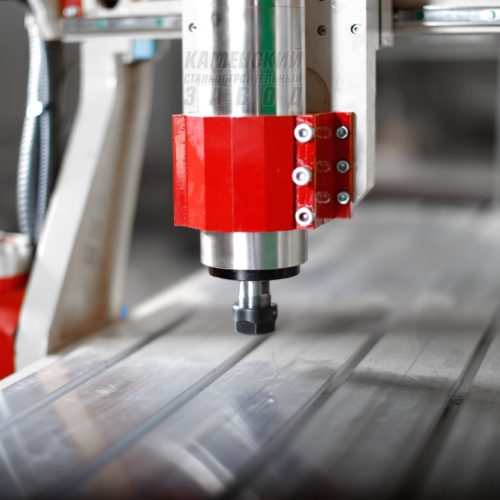

Профессиональный промышленный шпиндель

На фрезерных ЧПУ станках серии 707 производства Каменского станкостроительного завода устанавливаются высококачественные профессиональные шпиндели ведущих мировых производителей с водяным охлаждением.

Частота вращения шпинделя составляет 24000 оборотов в минуту.

Высококачественные шаговые двигателей

Перемещение движущихся элементов станка осуществляется за счет шаговых двигателей. Они позволяют добиться очень высокой точности перемещения и имеют невысокую стоимость.

Особенностью шаговых двигателей является то, что его обмотки активируются последовательно. Из-за чего вращение двигателя происходит по шагам.

В отличии от более дорогостоящих серводвигателей, такие шаговые двигатели не имеют обратной связи. На данный станок также возможна установка серводвигателей

Блоки управления

Станок комплектуется надежным блоком управления, собранным специалистами нашего завода. При производстве блока управления используются высококачественные электронные компоненты. Надежность данной модель блока управления проверена годами.

Гибкий кабель-канал

На фрезерных станках с ЧПУ серии 707 устанавливаются гибкие кабель-каналы (кабелеукладчики), что необходимо для правильного движения кабелей при перемещении движущихся частей станка. Чтобы провода не запутывались и не цеплялись за станок. Используется качественный и надежный кабель-канал.

Программное обеспечение

Каменский станкостроительный завод Twitte предоставляет покупателям своих станков все необходимое для полноценной работы на поставляемого оборудования программное обеспечение.

При покупке станка Вы получаете на компьютере надежные, проверенные программы, полностью настроенные и подготовленные. Кроме того, специалисты завода проводят курс обучения работе со станком и с ПО.

Транспортная упаковка

Каменский станкостроительный завод производит упаковку всей поставляемой продукции. Доставка осуществляется силами транспортных компаний.

Все поставляемое оборудование упаковываются в полиэтиленовую упаковку с дополнительной защитой выступающих частей ЧПУ станка.

По желанию покупателя возможна специальная транспортная упаковка станков при дополнительной оплате.

СЕРВИСНАЯ ПОДДЕРЖКА

Наша служба техподдержки работает с 8.00 до 17.00 по местному времени.

В случае возникновения каких-либо проблем или неисправностей с нашим оборудованием, наши специалисты смогут удаленно подключиться к Вашему компьютеру, который управляет Вашим станком с числовым программным управлением, выявить, а также в случае незначительного сбоя устранить возникшее препятствие для нормального функционирования станка.

Процедура обращения в сервисную службу следующая:

1. Установите на Вашем компьютере программное обеспечение TeamViewer, для того, чтобы в случае необходимости наш специалист сможет удаленно подключиться к Вашему станку.

2. Позвонить в нашу службу сервисной поддержки (желательно по skype) и сообщить о существующей неисправности, предварительно по возможности подготовить видеоотчет, о том как работает станок и где возникает неисправность.

3. Наш специалист просмотрит видеоотчет, подключиться к станку, проверит установленный профиль станка, произведет необходимые настройки и калибровки, а также дать полезные рекоммендации по работе на станке.

В случае, если проблему невозможно устранить удаленно, наш специалист сможет приехать к Вам, в этом случае, Вам необходимо, оплатить стоимость проезда нашего специалиста (в обе стороны), проживание, суточные, а также иные расходы согласно договора.

Мы также готовы предоставить Вам послегарантийное обслуживание, которое оплачивается согласно договора.

БОНУСЫ ПРИ ПОКУПКЕ НАШЕГО СТАНКА

Приобретая наши станки с числовым программным управлением любой модели, мы дарим уникальную библиотеку трёхмерных моделей объемом более 15 гигабайт, применяя которую Вы сможете начать свое собственное производство изделий. Мы предоставляем ссылку на скачивание подарка, а также пароли доступа к архиву. Также в случае необходимости мы можем записать библиотеку на носитель клиента. Рыночная стоимость нашего подарка составляет 1500$.

ДЕЙСТВУЮЩАЯ СИСТЕМА СКИДОК

У нас действует дифференцированная система скидок, которая дает нашему клиенту возможность существенно снизить свои расходы при покупке 2-х и более станков. Система скидок является дифференцированной и зависит от моделей и количества приобретаемых станков и варьируется от 5 до 20 процентов.

ПРОЦЕДУРА ФОРМИРОВАНИЯ ЗАКАЗА

Уважаемые клиенты, заказать у нас станок Вы можете, очень просто, если интересует конкретная модель в базовой комплектации, то просто сообщаете нам что Вас интересует конкретная модель в базовой комплектации.

Если данная модель имеется в наличии, то Вы подписываете договор, оплачиваете 100% и получаете свой заказ, если же такой модели в наличии нет, то производите оплату в размере 30% от стоимости станка, подписываете договор, оставшуюся сумму оплачиваете при получении своего заказа.

Срок изготовления станка от 30 до 45 рабочих дней.

Если же Вам необходима конфигурация станка в соответствии с Вашими предпочтениями, то процедура заказа следующая:

1. Вы заходите на главной странице в раздел - Конфигуратор, и заполняете интересующие Вас пункты, включая - обязательные, нажимаете кнопку "отправить" и все, ждете звонка от нашего менеджера.

2. После того, как система сформирует Ваш запрос на получение коммерческого предложения, наш менеджер рассмотрит его в кратчайшие сроки, обязательно свяжется с Вами, уточнит необходимые детали для того, чтобы качественно, а главное учитывая Ваши предпочтения составить коммерческое предложение.

3. Подготовленное коммерческое предложение высылается на указанный Вами адрес, Вы внимательно проверяете, все ли Ваши пожелания учтены, в случае разночтений, сообщаете их нашему менеджеру, мы корректируем, и отправляем Вам на утверждение.

4. Вы подписываете договор, оплачиваете заказ - 100% или 30% от стоимости, и ожидаете его исполнения.

Ваш заказ можете получить по почте, либо самостоятельно приехать к нам.

Рассчитать стоимость доставки Вы можете здесь.

ВСЯ ПРОИЗВОДИМАЯ НАМИ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА

Мы гарантируем качество исполнения сборки станка с числовым программным управлением. Качество используемых нами комплектующих при сборке станка подтверждается международными сертификатами соответствия. В результате чего, наши станки являются надежными, долговечными и простыми в эксплуатации.

Наши достижения

Шпиндель профессиональный
с водяным охлаждением,
без инвертора

A1

Высокоскоростной, высокоточный шпиндель,
с водяным охлаждением для
гравировально-фрезерных станков с ЧПУ.

+$580 0,8 кВт
+$500 1,5 кВт
+$650 2,2 кВт
+$860 3,0 кВт

подробнее

Система охлаждения для шпинделей 1,5- 4,5 кВт

A2

Обеспечивает работу более мощного шпинделя, уменьшая его износ при эксплуатации.

от $350 с подключением

Дополнительные цанги под фрезы

A3

Позволяют устанавливать фрезы разных диаметров.
Набор из 12 цанг ER-11.
Диаметры: 1-7 мм.

+$130

Набор фрез

А4

Набор включается наиболее востребованные фрезы для любых работ.

+$120

подробнее

Компьютер для управления станком

Б1

Готовый к работе, с проверенной годами материнской платой. Надежный и качественный

+$350 - без монитора
+$520 - с монитором

Система управления ЧПУ

Б2

Устройство, позволяющее передавать управляющую программу для выполнения станком, может быть установлена вместо компьютера, более компактный вариант.

+$275

подробнее

Контроллер для подключения через USB

Б3

Позволяет подключать станок через USB.
Контроллер работает с программой Mach3 (Windows) и LinuxCNC (Linux).

+$150

скачать инструкцию

Беспроводной пульт для Mach3

Б4

Поддерживает до 4-х осей.
Подключается через USB (драйвер прилагается).

+$250

подробнее

Сферы применения настольных фрезерных станков с ЧПУ

Изготовление икон. Данные станки замечательно подходят для производства резных икон из дерева. Иконы любого размера в пределах рабочего поля станка. Для фрезерования икон обычно используются твердые породы дерева. Люди в России и соседних странах всегда будут интересоваться иконами. Икона сопровождает русского человека всю жизнь от рождения до смерти. Иконы дарят на крещение и свадьбу. Иконами украшается русский дом. А резная икона выглядит еще красивее, чем написанная краской.

Изготовление мебели. С помощью настольных фрезерных станков серии 707 вы сможете производить мебельные фасады с рельефными узорами, художественной резьбой по дереву. Выполнять производство накладок на мебель, деталей эксклюзивной мебели.

Изготовление деталей интерьера. Станки выполняют производство элементов интерьера, декора из дерева с художественной резьбой, накладок для бильярдных столов, каминов, барельефы и прочее.

Изготовление эксклюзивных изделий. Наши настольные фрезерные станки с ЧПУ могут применяться для изготовления эксклюзивных изделий: рельефных картин из дерева с изображениями животных, портретами людей, эксклюзивных шкатулок, часов, акустических колонок и многого другого.

Изготовление моделей. С помощью данных ЧПУ станков можно производить мастер модели, формы для литья, вакуум-формовочные формы, клише, штампы, прототипы 3D-изделий и многое другое.

Рекламное производство. Настольные фрезерные станки могут применять в рекламном производстве для изготовления наружной рекламы. Можно производить объемные буквы, логотипы, эмблемы и т.п.

С помощью настольных фрезерных ЧПУ станков можно зарабатывать на:

2D-обработка
3D-обработка
4D-обработка (при установке 4-й координаты)
Иконы
Сувениры
Мебель, детали интерьера
Производство дверей
Наружная реклама
Композитные панели
Фото станков

Мы в социальных сетях

click fraud detection
Яндекс.Метрика

Форум 777 Twitte

Бесплатные консультации специалистов. Бесплатные 3D модели и чертежи.

Присоединяйтесь...

Перейти на форум

Форум 777 Twitte

Бесплатные консультации специалистов. Бесплатные 3D модели и чертежи.

Присоединяйтесь...

Перейти на форум
